以为水泥就只能“老老实实”的修房建桥吗？接下来为你介绍20种国外水泥的新玩法！
1、弹力水泥
英国牛津大学研制成功的这种水泥，系在生产流程中减少水泥的含水量，并加入一种聚合物，使其强度比普通水泥高10 倍，而且具有柔韧性。使用这种水泥时，可象面团一样随意拉长、卷叠、挤压，或者注入预先做好的模具内，制成各种水泥制品，而且可大大节约原材料。用这种水泥的净浆可制备弹簧、棒、管、盘和唱片等。

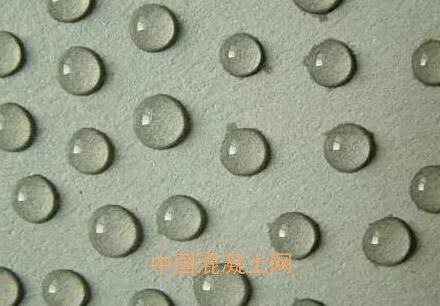

2、防水水泥
这种称作“阿卡法尔特”的水泥，是日本为防止地铁隧道壁面渗漏地下水而开发的，系在普通水泥中掺入沥青乳剂，并加入用于纸尿布吸水剂的聚合物制成。它最适合砌筑隧道壁作增强材料兼防水材料用，固化后具有人类指甲般的弹性，不易产生裂缝，而且在水中也能不变形地硬化，不会对地下水产生污染。
3、导电水泥
国外的一家钢筋水泥研究所发明了一种廉价而通用的屏蔽材料—炭水泥。为了使水泥能导电，在水泥中添加了有导电性能的无烟煤或焦炭粉末。用这种水泥建造楼房，使楼房本身就成为一个屏障，并且比金属屏障更加安全可靠。制作导电水泥时，要注意其有很高的反射系数，造成室内电磁波能量级很高。
为保护工作人员和灵敏仪器，俄罗斯混凝土和钢筋混凝土科学研究所又发明了更理想的导电水泥，既能很好地吸收电磁辐射，又具有很低的反射系数。它的研制成功可使电磁防护费用减少到原来的1%。导电水泥不仅可用来建造新型厂房，也可用作防护涂层。由于导电水泥在有电流通过时会发热，这样的发热既安全又不会引起燃烧，因此，可用其建造热交换器、干燥室、不结冰的机场跑道、人行道和楼梯，以及建造带有暖墙的住房。
4、球粒水泥
日本研究人员发现，普通水泥微粒长约20~30um，呈三角形或方形等形状。送入研磨机研磨只能使微粒数量增加，不能改变形状，而将其送到高速气流中任水泥微料相互撞击、摩擦，则可磨掉棱角而制得球粒水泥。用球粒水泥制备混凝土，因其微粒象轴承一样易旋转，流动性增强，不仅节约用水，且强度要比使用普通水泥高30%-50%。

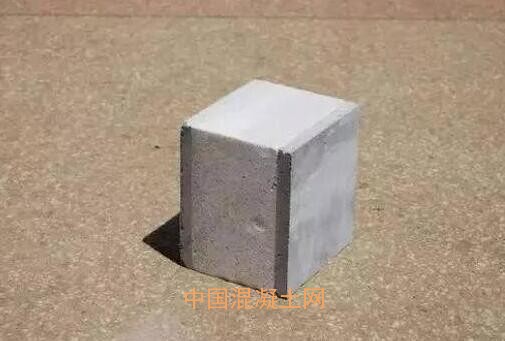

5、陶瓷水泥
由日本东京工业大学研制成功。原料取于大自然中的铝酸钡、氧化硅和水，三者比例为2:3:4，成本十分低廉。在室温下可在较短时间内硬化，硬度可与硬塑料媲美，膨胀系数小而稳定，在150℃高温下还能保持原有理化性能。
6、玻纤水泥
它由美国研究成功，是在水泥中加入一定的玻璃纤维而制成，可用于浇制不用钢材加固的混凝土构件，具有坚固、韧性、耐腐蚀、抗氧化等特点。
7、碳纤水泥
日本的TAISET公司与东邦人造纤维公司共同研制成一种新型碳纤维补强水泥。这种水泥由2种成分组成。一种是特制的超细水泥，其颗粒仅有微米级，为普通水泥的1/10；一种是聚丙睛碳纤维，用作补强剂，其直径为7um，并以约10um的间隔均匀地排列在超细水泥中。这样的组合方式使得该水泥强度极高。例如按重量计，掺入15%的碳纤维，强度可达250MPa；掺入20%的碳纤维，强度高达548.8MPa,而普通水泥仅有30~50MPa。这种水泥还具有重量轻、耐高温、阻燃性好等特点。通用于各种建筑工程，也适用于航天工程。
8、木质水泥
由瑞典研制。是在水泥中加入粒径为300um的聚合物制成。使用中除有普通水泥的特点外，其制品还能象木材一样锯切、钉割和开螺孔，并具有良好的隔音和防火性能。
9、长效水泥
日本一家公司经研究证实，有机填料能大大减少水泥结构的裂纹，其中乙二醇酯的衍生物和氨基醇的效果最好。含乙二醇的化合物可防止气泡的产生，而在水泥中掺加氨基醇则能生成防锈的吸收层，使用这种填料水泥的建筑物，至少能使用500年，比一般水泥结构高出4~5倍。
10、变色水泥
国外在白色水泥中加入二氧化钴，制成一种能随空气含水量多少而变色的水泥。由于它可预报天气、湿度的变化，故又称为气象水泥。

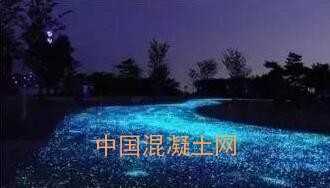

11、夜光水泥
多用于在公路上标划车道、人行道线和各种路面标志等，可贮存白天的日光及来往车辆的灯光，夜晚时闪闪发光，构成“夜光公路”，给城市夜色增添光彩，方便夜行车辆。

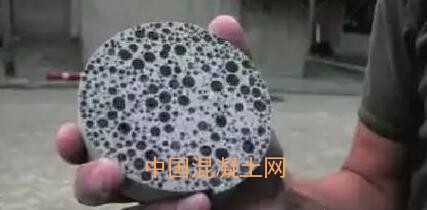

12、贮热水泥
这是一种多孔泡沫水泥，具有重量特轻、比重小于水、强度很高等特点。在高层建筑中使用它无需打桩，利于加快建设进度，并可在白天贮存太阳光的热量，晚上再慢慢地放出热量，因而是一种建造太阳能房屋的材料。
13、可塑水泥
美国开发出一种可塑水泥，其强度是标准水泥的 4 倍，弹性是标准水泥的 100 倍，系应用新创PULLTRUSTION技术，添加细小的强化纤维制成。它适用于需弯曲却不断的地方，例如经常发生地震地区的桥梁和建筑物等。
14、加糖水泥
前苏联建筑科学院研制成功的这种新奇水泥，系在水泥原料中掺入榨糖的下脚料和蔗糖同烧结而成。它的强度特别高，是普通水泥的 5 倍，非常适用于承受大重量的混凝土基础。

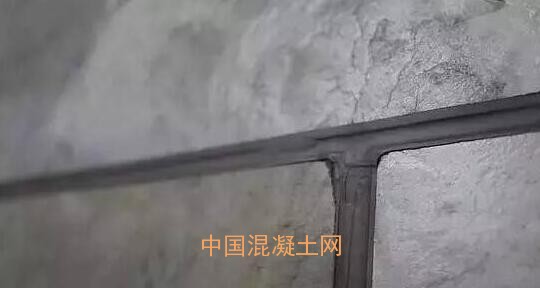

15、自愈水泥
自愈水泥内掺一些粘性流体并由一些多孔的纤维包裹，一旦水泥裂缝，纤维外包装也破裂，将混合物放出，填补裂缝。该水泥还包含一种防护性药剂，因为用来加固的钢筋会由于盐分和污水的腐蚀而生锈。用这种纤维将钢筋包起来，可防止砼中的钢筋腐蚀。这种水泥可应用于重点工程，因其只产生微小裂缝，可避免更大的灾害性断裂，在应用中可提高建筑物的安全系数。
16、硫矿渣水泥
法国开发出的这种水泥是利用低品位硫磺砂渣或含硫土为主要原料，经过研磨后只需加热到 120℃，可节约很多能源。据试验表明，这种硫矿渣水泥的强度和其它技术指标与普通硅酸盐水泥差不多。这项成果为在没有石灰石矿的地区开辟水泥的原料来源提供了一个新方向。
17、米糠水泥
美国一水泥厂利用米糠作原料，经过自燃炉加温→生成非晶态硅灰→气灰分离→硅灰粉碎→加入高炉矿渣、沸石→混合设备→产品等工艺过程，将米糠中所含20%的灰分提炼出来而制成硅灰水泥。这种高级耐酸水泥强度高、凝固速度快，在10%盐酸溶液中浸泡一年也不会质变。
18、耐海水水泥
它由日本研制，是在混有SiO2细粉的硅酸盐水泥中加入酸性磷酸铝而制成的，二者的重量比为 100：(0.1~5)，当这种水泥混有40%~50%SiO2的细粉和酸性磷酸铝0.5%时，用100份这种水泥与 40份砂、50份水混合均匀，经成型硬化为试块，在海水中浸泡 4 星期后，其尺寸变化只相当于用硅酸盐水泥同砂、水混制试块的1/4。
19、粉煤灰水凝水泥
它由美国发明，是用粉煤灰与浓磷酸进行反应后制成的一种高强度水泥。制作时，平均1mol粉煤灰应加0.6~2.0mol的浓磷酸，浓磷酸浓度至少为70%（重量比）；经反应所得混合物要进行破碎，并磨细成粉状，可用以同砂子等骨料混合配制砂浆或混凝土，其强度要比波特兰水泥高。

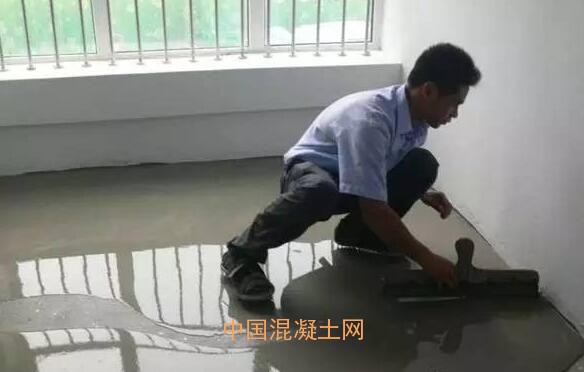

20、自流平水泥
这种水泥是将共聚物乳液、水泥和水混合而成，共聚物是在存在非离子或阳离子表面活性剂的条件下，由烯类不饱和单体与酸加成物共聚合而成。将上述共聚物乳液167份、水泥100份和水 100份混均后即成聚合物水泥。这种水泥具有流动性好、凝固快，涂层具有柔软性等优点。可用喷涂方法喷涂在混凝土楼板上，涂层能自流平，形成平整的地面涂层。
